Master PCB
Progettazione
Il disegno del circuito stampato è un fattore cruciale per la realizzazione di un buon o cattivo prodotto. La conformità agli standard di sicurezza elettrica, le norme EMC e tutte le regole associate a tipologie di schede diverse, sia esso un alimentatore switching, o circuiti digitali ad alta velocità o progettazione RF, è ciò che rende il prodotto affidabile e definitivo.
La progettazione PCB non è un settore per i dilettanti. Si richiedono competenze specialistiche, anni di formazione e di pratica per produrre un design efficiente, spesso sono esperienze tramandate da progettisti veterani rendendo questo lavoro una vera e propria forma d’arte.
Consideriamo fondamentale uno stretto rapporto di collaborazione con il nostro Cliente affinché tutte le informazioni, in particolari quelle iniziali come l’acquisizione della Net-List, la scelta dei componenti, considerazioni elettriche e vincoli meccanici risultino chiare e precise per ottenere un prodotto finale affidabile e definitivo. Ci adattiamo alle specifiche esigenze del Cliente, non senza apportare la nostra esperienza. E’ inoltre nostro impegno garantire un ottimo rapporto qualità-prezzo.
Sbroglio del master per circuiti stampati con start-up da nostro schema elettrico in PADS Logic o da Netlist ASCII compatibile.
- Sviluppo del lavoro in doppia faccia o multistrato, esecuzione con fori di Via interrati o ciechi.

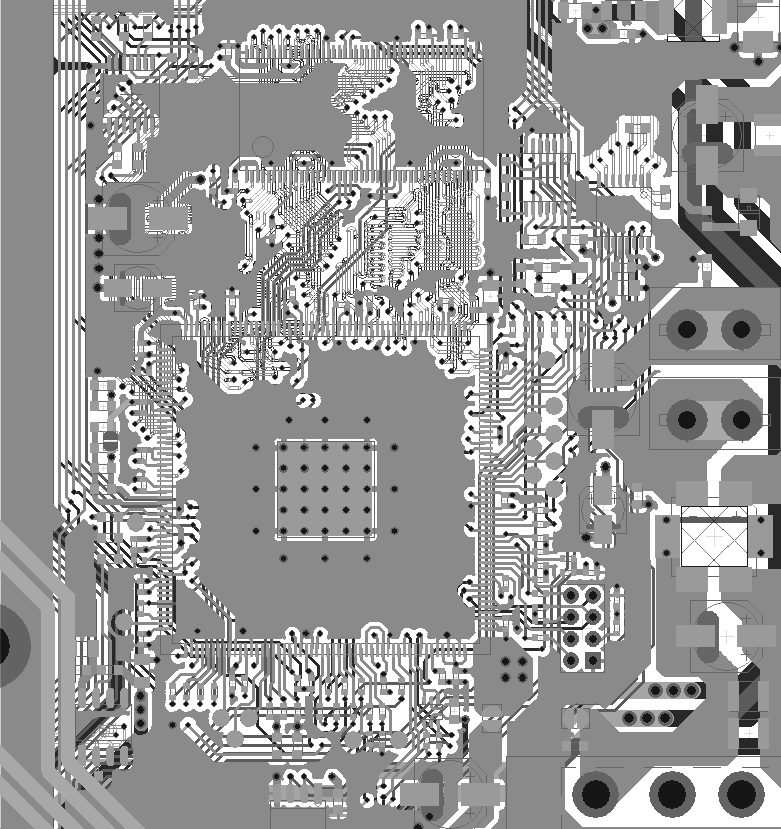

- Sbroglio di schede complesse in alta frequenza e ad impedenza controllata: schede di memoria, con logica compatta a microprocessore e con BGA/microBGA.
- Piazzamento dei test-point per il test-in-circuit (a richiesta).
- Se non diversamente specificato, per gli isolamenti si fa riferimento alle normative VDE110
- Masterizzazione di schede di potenza per alte tensioni e correnti.
- Preparazione dei file Gerber, Drilling, Pick & Place, Flying-probe.
- Consegna al cliente del file sorgente in PADS
- Altra documentazione in PDF, DXF, PNG, HPGL e Partlist in Excel.
- File 3D in formato IGES, compatibile con SolidWorks, Pro/Engineer, Catia.
IL PROGRAMMA UTILIZZATO
ll PCB design Pads LAYOUT si presenta in diverse configurazioni per incontrare esigenze specifiche. Oltre a Pads ROUTER, lo “sbrogliatore” fornito a corredo, esistono diverse opzioni acquistabili separatamente.
Per queste ultime è riportato il Link della casa madre al quale fare riferimento: Mentor Graphics.
